印制电路板{PCB线路板}，又称印刷电路板，是连接的提供者。它的发展已有100多年的历史了；它的设计主要是版图设计；采用电路板的主要优点是大大减少布线和装配的差错，提高了自动化水平和生产劳动率。
1、线路与图面（Pattern）：线路是做为原件之间导通的工具，在设计上会另外设计大铜面作为接地及电源层。线路与图面是同时做出的。
2、介电层（Dielectric）：用来保持线路及各层之间的绝缘性，俗称为基材。
3、孔（Through hole / via）：导通孔可使两层次以上的线路彼此导通，较大的导通孔则做为零件插件用，另外有非导通孔（nPTH）通常用来作为表面贴装定位，组装时固定螺丝用。
4、防焊油墨（Solder resistant /Solder Mask） ：并非全部的铜面都要吃锡上零件，因此非吃锡的区域，会印一层隔绝铜面吃锡的物质（通常为环氧树脂），避免非吃锡的线路间短路。根据不同的工艺，分为绿油、红油、蓝油。
5、丝印（Legend /Marking/Silk screen）：此为非必要之构成，主要的功能是在电路板上标注各零件的名称、位置框，方便组装后维修及辨识用。
6、表面处理（Sue Finish）：由于铜面在一般环境中，很容易氧化，导致无法上锡（焊锡性不良），因此会在要吃锡的铜面上进行保护。保护的方式有喷锡（HASL），化金（ENIG），化银（Immersion Silver），化锡（ImmersionTin），有机保焊剂（OSP），方法各有优缺点，统称为表面处理。

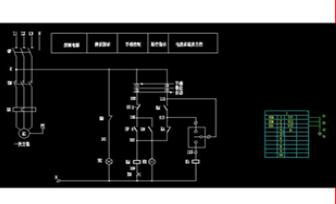

（1）电路原理图的设计：电路原理图的设计主要是利用的原理图编辑器来绘制原理图。

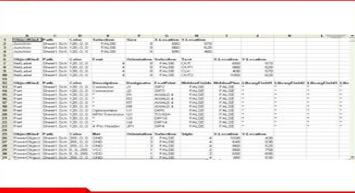

（2）生成网络报表：网络报表就是显示电路原理与中各个元器件的链接关系的报表，它是连接电路原理图设计与电路板设计的桥梁与纽带，通过电路原理图的网络报表，可以迅速地找到元器件之间的联系，从而为后面的PCB设计提供方便。

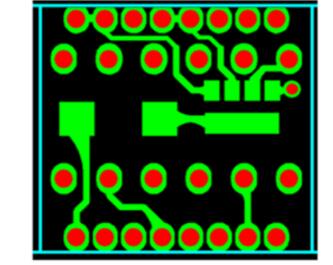

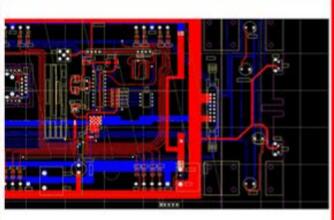

（3）印刷电路板的设计：印刷电路板的设计即我们通常所说的PCB设计，它是电路原理图转化成的最终形式，这部分的相关设计较电路原理图的设计有较大的难度，我们可以借助Protel DXP的强大设计功能完成这一部分的设计。
（4）生成印刷电路板报表：印刷电路板设计完成后，还需生成各种报表，如生成引脚报表、电路板信息报表、网络状态报表等，最后打印出印刷电路图。

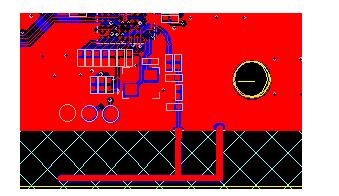

一、天线、到天线走线要圆滑或者走直线、天线有效部分的周围及其下层（即背面）不应有元器、布线、天线要求设计在PCB板的板边，尽量朝前面板，并要求周围避开铁质结构件；4、根据PCB板大小选择天线类型，较大时选择倒F型天线，小板时选择蛇形天线；
等；其次，放置特殊元器件，如大的元器件、重的元器件、发热元器件、IC等；最后，放置小的元器件；元件布局时应考虑走线，尽量选择利于布线、晶振要靠近IC摆放；2、IC去耦电容的布局要尽量靠近IC的电源管脚，并使之与电源和地之间形成的回路最短；
3、发热元件一般应均匀分布，以便于单板和整机的散热，除温度检测元件以外的温度敏感器件应远离发热量大的元器件；
4、双面板布线时，两面的导线宜相互垂直、斜交、或弯曲走线，避免相互平行，以减少寄生耦合

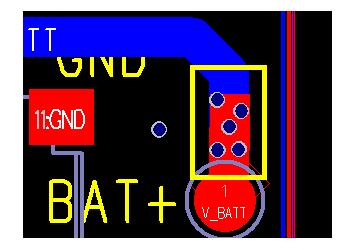

一般情况下，首先应对电源线和地线进行布线，以保证电路板的电气性能。在条件允许的范围内，尽量加PG电子安全性分析宽电源、地线宽度，最好是地线比电源线宽，它们的关系是：地线.05～0.07mm，电源线
