作者： 李保力 日期：2024-11-23 06:48:20 点击数：

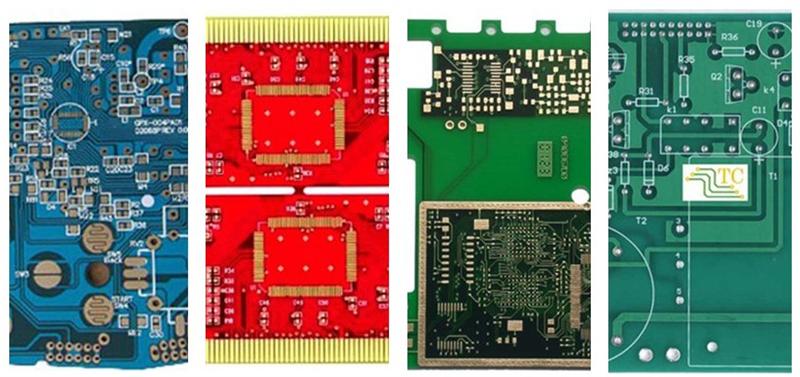

印制电路板，又称印刷电路板、印刷线路板，简称建和线路板，常使用英文缩写（PCBPrinted circuit board）或写PWB（Printed wire board），以绝缘板为基材，切成一定尺寸，其上至少附有一个导电图形，并布有孔（如元件孔、紧固孔、金属化孔等），用来代替以往装置的底盘，并实现电子元器件之间的相互连接。由于这种板是采用电子印刷术制作的，故被称为“印刷”电路板。
印制电路板的发明者是奥地利人保罗·爱斯勒（Paul Eisler），他于1936年在一个收音机装置内采用了印刷电路板。1943年，美国人将该技术大量使用于军用收音机内。1948年，美国正式认可这个发明用于商业用途。自20世纪50年代中期起，印刷电路版技术才开始被广泛采用。
在印制电路板出现之前，电子元器件之间的互连都是依靠电线直接连接实现的。而现在，电路面包板只是作为有效的实验工具而存在；印刷电路板在电子工业中已经占据了绝对统治的地位。
由于印刷电路板并非一般终端产品，因此在名称的定义上略为混乱，例如：个人电脑用的母板，称为主板，而不能直接称为电路板，虽然主机板中有电路板的存在，但是并不相同，因此评估产业时两者有关却不能说相同。再譬如：因为有集成电路零件装载在电路板上，因而新闻媒体称他为IC板，但实质上他也不等同于印刷电路板。我们通常说的印刷电路板是指裸板-即没有上元器件的电路板。
印制电路板的设计是以电路原理图为根据，实现电路设计者所需要的功能。印刷电路板的设计主要指版图设计，需要考虑外部连接的布局、内部电子元件的优化布局、金属连线和通孔的优化布局、电磁保护、热耗散等各种因素。优秀的版图设计可以节约生产成本，达到良好的电路性能和散热性能。简单的版图设计可以用手工PG电子资源分享实现，复杂的版图设计需要借助计算机辅助设计（CAD）实现。
