PCB线路板成型

作者：李保力　日期：2024-11-24 07:38:00　点击数：

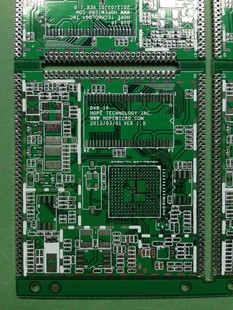

PCB线路板成型(图1)

　　元器件电气连接的提供者。它的发展已有100多年的历史了；它的设计主要是版图设计；采用

　　电路板在切去外围无用的边框而得到符合蓝图的板子,其工序有Punching或ROUTING两种方式。由于加工成本及经密度之PG电子资源分享故。前者泛用在低价位，经密度较差的板子；后者则广用于各种板及精密度较高的加工上。

　　因早期板子外型简单切外型工作多用手动法，是将板子套定在模板在徒手横向用力推拉板子，使固定的铣刀在移动的板材内旋切。这种手法不但效率低且品质也应熟练程度而层次不齐；故常造成或多或少的报废。在今日SMT量产的要求下，多采用小面积、多排版的方式以便黏装及焊接，其每片小板子，是以TIEBAR（搭桥）与外临时载框箱连接成之『多连片排版』；故其间要备有转折复杂的离沟，才易于焊后的分离。除了原来切下无用废框的工作外，又多了一道切载框沟的工作，不但工作量加大，而且困难度也增加不少，稍有不慎就可能造成出货前报废。是的手动法不得不面临淘汰，以精密程序设定自动化的『侧铣切外型』取而代之了。

　　对于电路板原材料板材，采用的是A级料，质量非常有保证（公司可提供板材证书）；

　　价格便宜，双面板5cm以内只需要50元/款，四层板在5cm以内仅需要200元/款（网上付款95折优惠）；

　　交期快而且准时：双面板加急1天；四层板加急2天；六层板加急3天出货；准时交付率能做到99%以上。
