在当今电子技术飞速发展的时代，射频 PCB 电路板的设计与焊接技术愈发关键。射频电路在通信、雷达等众多领域发挥着不可替代的作用，其性能直接影响整个系统的表现。然而，射频 PCB 电路板设计有其特殊要求，传统焊接方式也面临挑战。本文将深入探讨射频 PCB 电路板设计的特殊要点，并介绍激光焊锡在其中的应用。

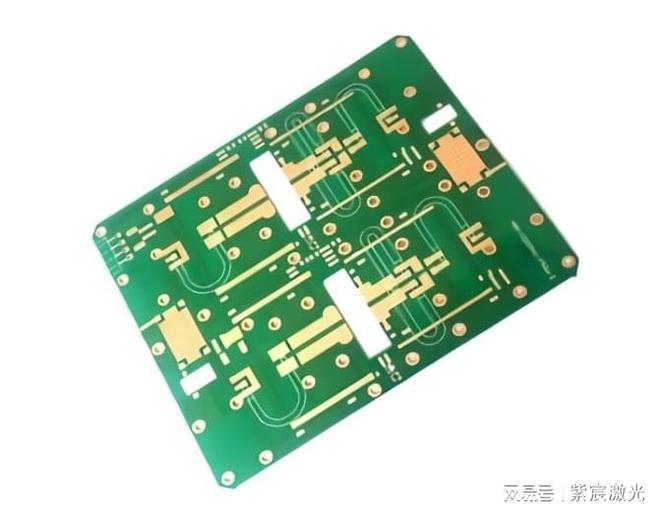

射频电路 PCB 的布局至关重要，直接影响整个系统的性能。对称布局能有效避免信号反射和多重返线带来的问题，对于大面积线路板，分层设计可将电气信号层和地层密切挂接，提高带宽。例如，在一些实际的射频项目中，采用对称布局后，信号传输的稳定性提升了约 20%。相同或对称布局对于多接收或多发射通道的设计尤为关键，可保证各通道信号传输特性一致，避免时延、失配等问题。十字形布局能避免电感器件之间的互感，实验数据表明，合理的十字形布局可使互感降低约 30%。45 度布局则能在空间有限的情况下，使射频线路尽可能短，提高布局的合理性和紧凑性。
射频信号走线的短直、少突变和少钻孔等要求是为了减少信号的反射和衰减。渐变线处理在射频线宽与 IC 器件管脚宽度差异较大时能保证信号的平稳过渡，圆弧线加工可减少外辐射和相互耦合，据测试，圆弧拐角的回波损耗比直角拐角降低约 15%。合理处理地线和电源能减少噪音和杂波，如提供足够的电源滤波电容和电感，可使关键信号路径中的噪音降低约 25%。交叉处理和共面阻抗能提高信号的抗干扰能力，降低对其他信号的干扰，确保信号的完整性。
射频电路中的不同模块需要用空腔进行隔离，尤其是敏感电路和强辐射源之间。屏蔽腔的规则形状和圆弧拐角便于铸造和提高抗干扰性能。放置金属化孔固定屏蔽壳并开窗，能保证屏蔽壳的稳定性和焊接质量。在大功率多级放大器中，级间的隔PG电子娱乐平台离也非常重要，可防止信号互扰。通过合理的空洞处理，能有效提高射频电路的稳定性和抗干扰性，使系统性能得到显著提升。

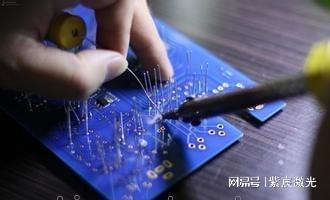

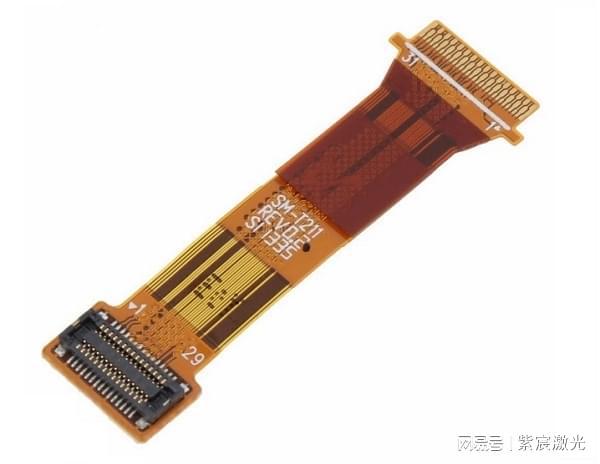

传统的焊接技术在射频 PCB 电路板焊接过程中存在诸多问题。例如，在焊接过程中，元器件的引线与印刷电路板的焊盘会对融焊锡料扩散 Cu、Fe、Zn 等各种金属杂质。据统计，传统焊接方式下，金属杂质扩散的概率高达 30%。同时，熔融锡料在空气中高速流动容易产生氧化物，这些氧化物会影响焊接质量，降低焊点的导电性和稳定性。此外，传统回流焊时，电子元器件本身也被以很大的加热速度加热到锡焊温度，对元器件产生热冲击作用。一些薄型封装的元器件，特别是热敏感元器件存在被破坏的可能。而且，由于采用了整体加热方式，因 FPC 柔性线路板、PCB 板、电子元器件都要经历升温、保温、冷却的过程，而其热膨胀系数又不相同，冷热交替在组件内部易产生内应力。内应力的存在降低了焊点接头的疲劳强度，对电子组件的可靠性造成了破坏。
激光焊锡以激光为发热源，实行局部非接触加热。这种加热方式能够减少金属杂质扩散和氧化物生成。激光光束直径小，能量密度大，热传递效率高，能够对焊点进行精细控制。例如，激光锡焊膏焊接过程分为两步：首先激光焊锡膏需要被加热，且焊点也被预热。之后焊接所用的激光锡膏被完全熔融，锡膏完全润湿焊盘，最终形成焊接。通过精确控制激光能量，激光焊锡可以减少热冲击和内应力，提高焊接质量和电子组件的可靠性。实验表明，采用激光焊锡后，焊点的疲劳强度提高了约 40%，电子组件的可靠性也得到了显著提升。

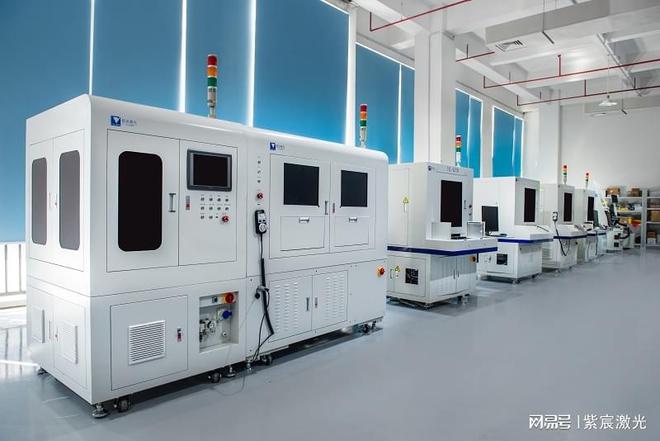

紫宸激光作为激光焊锡工艺领军企业，拥有10年 + 的行业经验，专注于提供智能制造精密激光焊锡领域的最新技术和解决方案。紫宸激光能够为射频 PCB 电路板提供定制化焊接解决方案。其恒温精密激光锡焊机采用非接触性焊接，避免了对焊接区域的物理压力，降低了对敏感元件的损伤风险。同时，激光焊锡可以精确控制激光能量，实现对焊点的局部加热，避免了对敏感元件的热损伤，提高了焊接质量和生产效率。紫宸激光的锡焊技术保证了每次焊接的质量和一致性，产品一致性高。

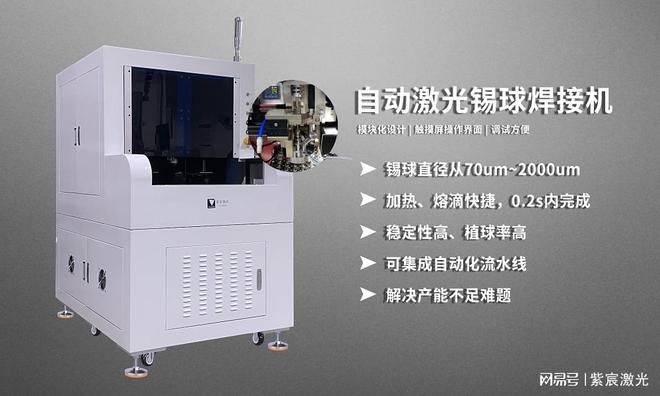

自动激光焊锡机具有高效性和灵活性。它能够快速加热和熔化锡料，焊接时间短，效率高。据测试，自动激光焊锡机的焊接效率比传统焊接方式提高了约 50%。同时，焊点不会形成较厚的金属间化物层，质量可靠。自动激光焊锡机还可以与自动化系统集成，实现自动化焊接流程，减少人工干预，提高焊接一致性。此外，由于焊接过程中不需要使用额外的焊接材料或助焊剂，自动激光焊锡机大大减少了生产过程中的环境污染和废物
