造物数科深度解读：PCB印制电路板间的连接方式

作者：李保力　日期：2024-11-15 03:05:43　点击数：

　　在PCB(Printed Circuit Board，印制电路板)设计中，连接方式是非常重要的一部分。它决定了电子设备的可靠性、性能和功能。下面造物数科小编将深入解析PCB印制电路板之间常见的连接方式，帮助你全面理解这一关键工艺环节。

　　直接焊接连接是PCB印制电路板之间最基础也是最常见的连接方式之一。其优点在于成本低、可靠性高，且能有效避免因接触不良导致的故障。具体实现方式包括：

　　无需任何接插件，直接用导线将PCB板上的对外连接点与板外的元器件或其他部件直接焊牢。这种方式适用于部件对外引线较少的情况，如收音机中的喇叭、电池盒等。两块PCB印制板之间也可采用排线连接，既可靠又不易出现连接错误。

　　在复杂的仪器设备中，经常采用印制板插座的连接方式。从PCB板边缘做出印制插头，插头部分按照插座的尺寸、接点数、接点距离、定位孔的位置等进行设计，使其与专用插座相配。这种“积木式”结构不仅保证了产品批量生产的质量，还降低了系统成本，便于调试与维修。

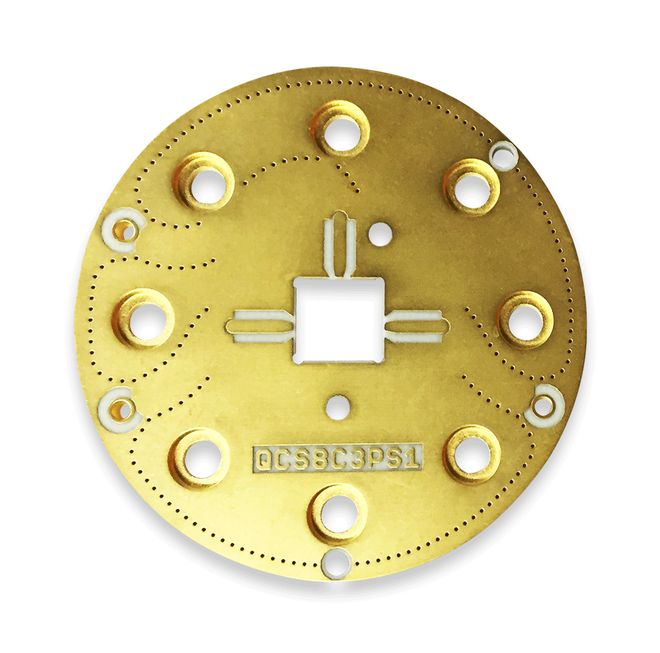

造物数科深度解读：PCB印制电路板间的连接方式(图1)

　　插接件连接方式在复杂仪器设备中应用广泛，其优势在于便于更换和维修。具体实现方式包括：

　　通过标准插针将两块PCB板连接时，两块印制板一般平行或垂直，容易实现批量生产。这种连接方式不仅确保了连接PG电子如何选择的可靠性，还提高了生产效率。

　　PCB印制电路板与外接单元(或元器件)之间用导线直接连接。这是电路板上的印制导线应具有转接端PCB线路板的对外电连接方式。这种方式简单直接，但需要注意导线的布局和固定，以避免干扰和损坏。

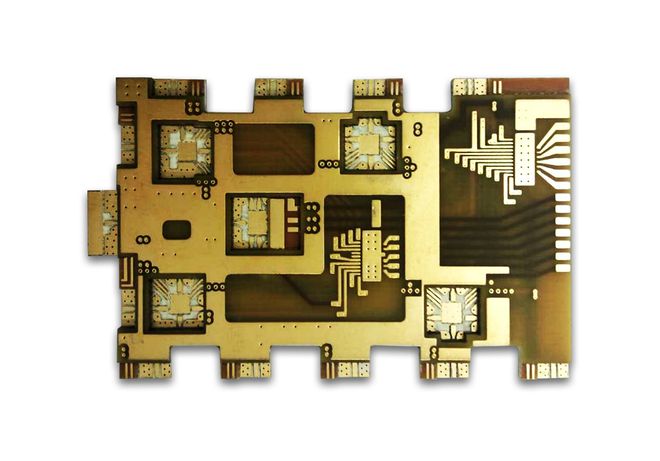

造物数科深度解读：PCB印制电路板间的连接方式(图2)

　　V型切割通过在板边缘切割出一条V形槽，然后将板折断以分离。铜箔桥连则是在板上预留一些突出的部分，通过这些部分将多个板连接在一起。这两种方式多用于PCB板的生产和分离阶段。

　　弹簧连接和弹片连接分别使用弹簧接触器和插针、弹片(flex)进行连接，利用弹簧力将PCB板固定在一起。这种方式常用于柔性电路板的连接，具有较高的灵活性和可靠性。

　　面板化连接是将多个PCB设计放置在一个大型基板上，然后使用机械或V-Scoring的方式将它们分离。这种方式适用于大规模生产，能够显著提高生产效率和降低成本。

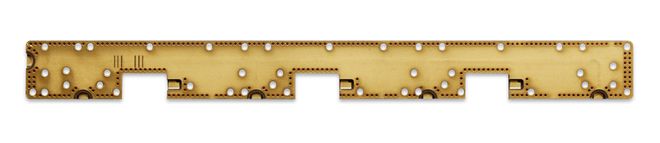

造物数科深度解读：PCB印制电路板间的连接方式(图3)

　　PCB印制电路板之间的连接方式多种多样，每种方式都有其独特的优势和适用场景。在实际应用中，需要根据具 PG电子如何选择体的产品需求、成本考虑和工艺可行性选择合适的连接方式。无论是直接焊接、插接件连接还是特殊连接方式，都需要严格控制和操作，以确保产品质量和可靠性。随着电子技术的不断发展和进步，PCBA贴片加工技术也将不断更新和完善，为电子制造业的发展提供更加坚实的支撑。
