　　虽然电路板厂的工程师不参与设计电路板，而是由客户出原始设计资料再制成公司内部的PCB电路板制作资料，但通过多年的实践经验，工程师们对PCB电路板的设计早已有所积累，总结如下仅供参考：

　　1.如果设计的电路系统中包含FPGA器件，则在绘制原理图前必需使用Quartus II软件对管脚分配进行验证。（FPGA中某些特殊的管脚是不能用作普通IO的）。

　　2.4层电路板从上到下依次为：信号平面层、地、电源、信号平面层;6层电路板从上到下依次为：信号平面层、地、信号内电层、信号内电层、电源、信号平面层。6层以上板（优点是：防干扰辐射），优先选择内电层走线，走不开选择平面层，禁止从地或电源层走线（原因：会分割电源层，产生寄生效应）。

　　5V一般可能是电源输入，只需要在一小块区域内铺铜。且尽量粗（你问我该多粗能多粗就多粗，越粗越好）；

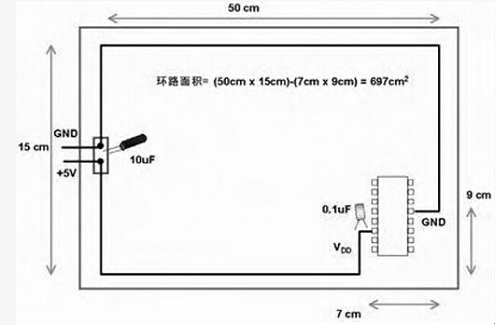

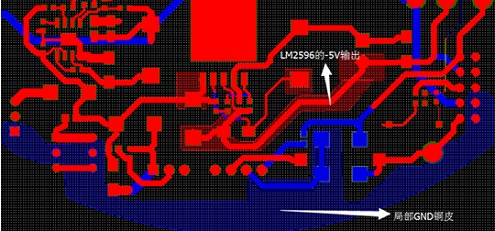

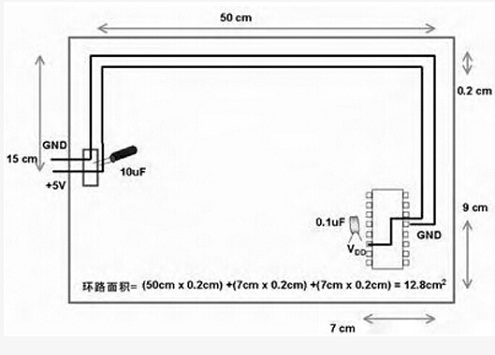

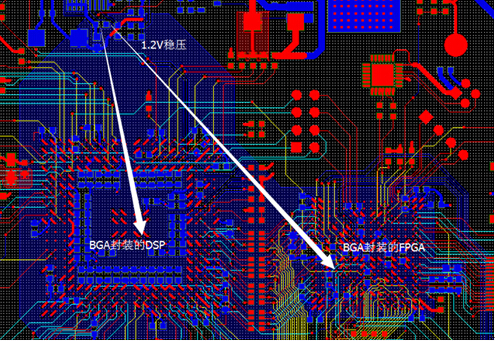

　　1.2V和1.8V是内核电源（如果直接采用线连的方式会在面临BGA器件时遇到很大困难），布局时尽量将1.2V与1.8V分开，并让1.2V或1.8V内相连的元件布局在紧凑的区域，使用铜皮的方式连接，如图：

　　总之，因为电源网络遍布整个PCB电路板，如果采用走线的方式会很复杂而且会绕很远，使用铺铜皮的方法是一种很好的选择！

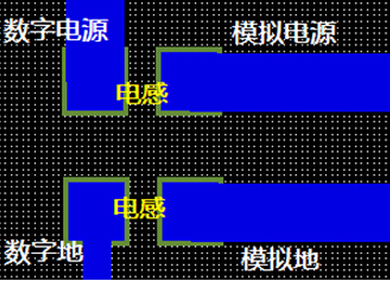

　　4.邻层之间走线采用交叉方式：既可减少并行导线之间的电磁干扰（高中学的哦），又方便走线.模拟数字要隔离，怎么个隔离法？布局时将用于模拟信号的器件与数字信号的器件分开，然后从AD芯片中间一刀切！

　　6.基于PCB设计软件的PCB电路板设计也可看做是一种软件开发过程，软件工程最注重“迭代开发”的思想，我觉得PCB设计中也可以引入该思想，减少PCB错误的概率。

　　（1） 原理图检查，尤其注意器件的电源和地（电源和地是系统的血脉，不能有丝毫疏忽）；

　　（4） 导入网表，边布局边调整原理图中信号顺序（布局后不能再使用OrCAD的元件自动编号功能）；

　　（5） 手工布线（边布边检查电源地网络，前面说过：电源网络使用铺铜方式，所以少用走线）；

　　总之，PCB设计中的指导思想就是边绘制封装布局布线边反馈修正原理图（从信号连接的正确性、信号走线.晶振离芯片尽量近，且晶振下尽量不走线，铺地网络铜皮。多处使用的时钟使用树形时钟树方式布线.连接器上信号的排布对布线的难易程度影响较大，因此要边布线边调整原理图上的信号（但千万不能重新对元器件编号）。

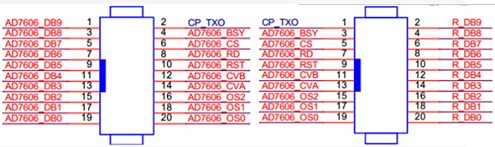

　　这样做能放置信号像上面的右图一样交叉。当然，上面的方法不是定则，我总是说，凡事随需而变（这个只能自己领悟），只不过在很多情况下按这种方式设计很管用罢了。
