作者： 李保力 日期：2024-12-25 03:54:38 点击数：
多层板等，并介绍印刷电路板的设计方法和步骤。通过这一章的学习，使读者能够完整地掌握电路板设计的全部过程。
在学习 PCB 电路板设计之前，首先要了解一些基本的概念，对 PCB 电
● 双面板是包括 Top （顶层）和 Bottom （底层）的双面都敷有铜的电路

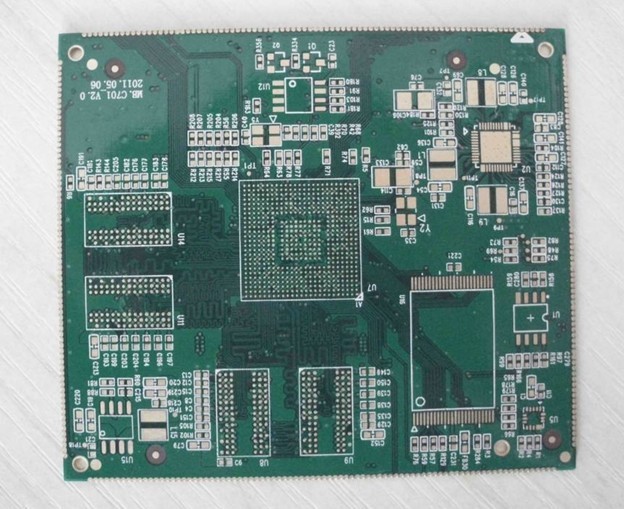

在 PCB 电路板布上铜膜导线后，还要在顶层和底层上印刷一层 Solder
Mask （防焊层PG电子安卓/苹果下载），它是一种特殊的化学物质，通常为绿色。该层不粘焊锡，防
电路板制作最后阶段，一般要在防焊层之上印上一些文字符号，比如元件名称、元件符号、元件管脚和版权等，方便以后的电路焊接和查错等。这一层为 Silkscreen Overlay （丝印层）。多层板的防焊层分 Top Overlay （顶面丝印层）和 Bottom Overlay （底面丝印层）。
