造物数科:PCB印制电路板预处理检查关键步骤你掌握了吗?

作者: 李保力  日期:2024-12-27 05:47:17  点击数:

  在现代化电子制造业中,PCB印制电路板作为电子元器件的支撑与连接载体,其质量直接关系到整个电子产品的性能与可靠性,因此PCB印制电路板预处理检查是确保电路板质量和可靠性的重要环节。下面造物数科小编将详细解析PCB印制电路板预处理检查的详细步骤,帮助大家更好地理解和掌握这一过程。

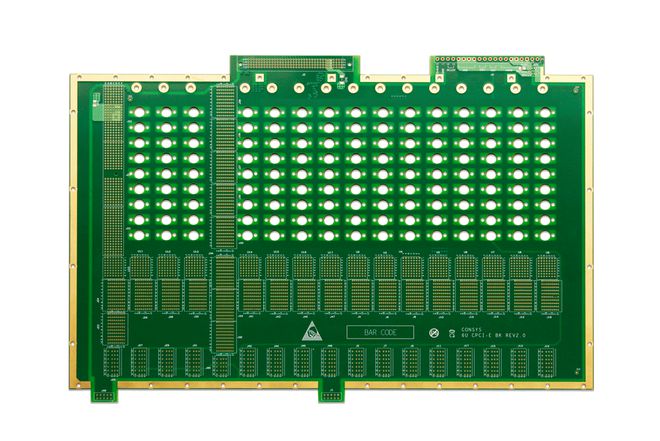

造物数科:PCB印制电路板预处理检查关键步骤你掌握了吗?(图1)

  表面缺陷:仔细观察板面是否有划痕、裂纹、氧化等表面缺陷,这些缺陷可能影响电路性能。

  引脚焊接质量:确保引脚焊接无虚焊、冷焊或过度焊接等问题,这是评估PCB印制电路板可靠性的重要指标。

  组件位置与方向:检查所有组件的位置、方向是否正确,特别注意是否有错位、倒装等问题。

  清洁程度:确保PCB板表面无灰尘、油污等杂质,以免影响电路性能和后续加工。

  高加速寿命实验(HALT):通过模拟极端环境条件,评估PCB印制电路板的寿命和可靠性。

  高加速应力筛选(HASS):在短时间内施加高应力,以发现潜在的缺陷和薄弱环节。

  这些高级检测技术有助于发现潜在的设计、工艺和用料问题,从而提升产品的可靠性。

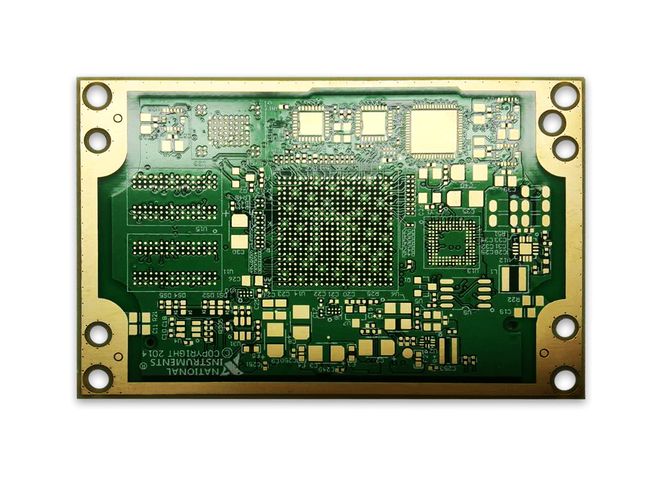

造物数科:PCB印制电路板预处理检查关键步骤你掌握了吗?(图2)

  在进行预处理检查之前,还需确保提供相关的PCB样品及其技术文件,如电气原理图、设计图、材料清单等,以便在检查过程中参考和对照。

  数据收集与分析:PG电子充值方式在检查过程中,收集各项测试数据,并采用现代分析软件进行数据处理和结果生成。

  质检报告编写:根据测试结果,编写详细的质检报告,报告内容包括测试条件、测试结果及相应的建议和结论。

  通过以上步骤的严格把关,可以确保PCB印制电路板的质量符合设计要求和生产标准,为后续的加工和使用打下坚实的基础。
